Plaats van herkomst:
China
Merknaam:
Hengyang
Certificering:
ISO9001
Modelnummer:
HC-503
1 Toepassingsgebied
1. Het bijwerken van ijzeren metalen: martite, hematiet, siderite, chromite, ilmenite, mangaan, enz.
2. Afscheidingswerkzaamheden voor niet-derzige metalen: wolfraam en kwarts, pyrrhotit en cassiterit, wolfraam en cassiterit, limonitsuivering, scheeliet, wolfraam en granat, enz.
3. Het terugwinnen van zeldzame aardstoffen: tantalum en niobium, lepidomeleen, monazite, enz.
4. Het ophelderen van niet-metalen: kwarts, veldspaar en kaolien voor keramiek, sillimanite, cassiterite, andalusite, kyanite voor vuurvaste, en het scheiden van onzuiverheden van hornblende, mica, tourmaline, granaten,enz.,
2 Technische kenmerken

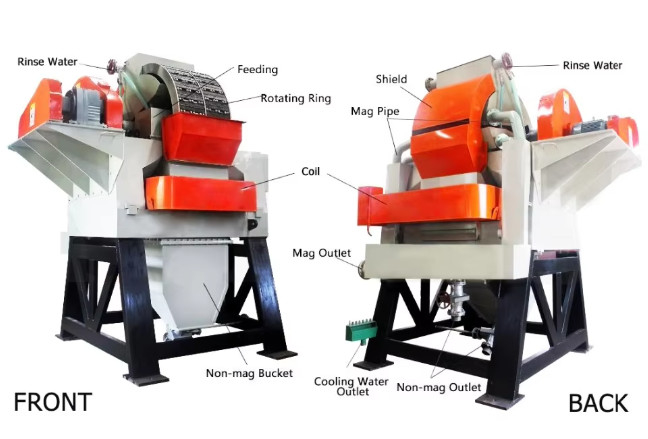

1De olie-water koeling verticale ring hoge gradiënt magnetische separator heeft een geavanceerd koelsysteem.Het beginsel van warmte-uitwisseling olie-water wordt aangenomen, en de warmte die door de spoel wordt gegenereerd, wordt snel door het spoelwater weggenomen, zodat de temperatuur van de spoel minder dan 25 °C stijgt en de thermische verval van het magnetisch veld minimaal is.
2Beide uiteinden van de spoel zijn omhuld met ijzeren schilden, waardoor de benutting van de magnetische energie verbetert en de kracht van het magnetisch veld in het afscheidingsgebied met meer dan 8% toeneemt.en het achtergrondmagnetisch veld is hoger dan 1.4 T.
3De spoel is volledig afgesloten, regen-, stof- en corrosiebestendig, waardoor de apparatuur in verschillende moeilijke omgevingen kan werken.
4Het gebruik van het spoelwater om de transformatorolie te koelen, waardoor de noodzaak van extra koelwater wordt weggenomen, energie wordt bespaard, het milieu wordt beschermd en waterbronnen worden bespaard.
5. Het magnetische medium is een staafmedium met verschillende dwarsdoorsneden, met een vierpuntsbeveiligingsmechanisme, met een grote magnetische veldgradiënt,hoge veldsterkte en lange levensduur.
6. Met geavanceerd foutdiagnosesysteem en afstandsbediening systeem, realiseren intelligente operationele controle van de apparatuur.
7Optioneel pneumatisch water spoelen en pulseren apparaat kan worden uitgerust volgens de kenmerken van verschillende materialen, met een hoge spoel efficiëntie,goed scheidingseffect en laag waterverbruik.
3 Technische gegevens
|
Model
Deel |
DLS-50 | DLS-75 | DLS-100 | DLS-125 | DLS-150 | DLS-175 | DLS-200 | DLS-250 |
|
Ringdiameter (mm) |
500 | 750 | 1000 | 1250 | 1500 | 1750 | 2000 | 2500 |
| Deeltjesgrootte mm (-200 mesh) |
- Eén.0 (30-100) |
- Eén.0 (30-100) |
- Eén.3 (30 tot 100) |
- Eén.3 (30 tot 100) |
- Eén.3 (30 tot 100) |
- Eén.3 (30 tot 100) |
- Eén.3 (30 tot 100) |
- Eén.3 (30 tot 100) |
|
Slijmdichtheid (%) |
10 tot 40 | 10 tot 40 | 10 tot 40 | 10 tot 40 | 10 tot 40 | 10 tot 40 | 10 tot 40 | 10 tot 40 |
|
Doorvoer van slurry (m3/h) |
0.5 tot 1.0 | 1.0~2.0 | 12.5 ~ 20 | 20 tot 50 | 50 tot 100 | 75 tot 150 | 100 tot 200 | 180 tot 450 |
|
Verwerkingscapaciteit (t/h) |
0.05 tot 0.25 | 0.1~0.5 | 4 ~ 7 | 10 tot 18 | 20 tot 30 | 30 tot 50 | 50 tot 80 | 80 tot 150 |
| Nominale achtergrondveldintensiteit (T) | 0 tot 1.1 | 0 tot 1.1 | 0 tot 1.1 | 0 tot 1.1 | 0 tot 1.1 | 0 tot 1.1 | 0 tot 1.1 | 0 tot 1.1 |
| Stromingstroom (A) | 0~1200 | 0~850 | 0~650 | 0~850 | 0~950 | 0~1200 | 0~1200 | 0~1400 |
| Stralingsspanning (V) | 0 tot 8.3 | 0 tot 13 | 0 tot 26.5 | 0 tot 23 | 0 tot 28 | 0 tot en met 31 | 0 tot 35 | 0 tot 45 |
| Energievermogen (KW) | 0 tot 10 | 0 tot en met 11 | 0 tot 17 | 0 tot en met 19 | 0 tot 27 | 0~37 | 0~43 | 0~63 |
| Vermogen van de ringmotor (KW) | 0.37 | 0.55 | 1.5 | 2.2 | 4 | 4 | 5.5 | 11 |
| Trillingsmotorvermogen (KW) | 0.55 | 0.75 | 2.2 | 2.2 | 4 | 4 | 7.5 | 11 |
| Watertoevoerdruk (MPa) | 0.1~0.2 | 0.1~0.2 | 0.2~0.4 | 0.15 tot 0.3 | 0.2~0.4 | 0.2~0.4 | 0.2~0.4 | 0.2~0.4 |
| Waterverbruik (m3/uur) | 0.75 ~ 1.5 | 5 tot 8 | 10 tot 20 | 30 tot 45 | 60 tot 90 | 80 tot 120 | 100 tot 150 | 200 tot 300 |
| Koelwater (m3/h) | 1.5 ~ 2 | 1.5 ~ 2 | Twee tot twee.5 | 2.5 ~ 3 | 3 tot 4 | 4 tot 5 | 5 tot 6 | 6 ~ 7 |
| Gewicht van het hoofdframe (t) | 1.5 | 3 | 6 | 14 | 20 | 32 | 48 | 105 |
|
Algemene afmetingen (mm) |
1900*1580*1320 | 2000*1360*1680 | 2700*2200*2560 | 3045*2320*2640 | 3400*3060*3150 | 3900*3400*3800 | 4290*3610*4320 | 5800*5000*5400 |
De bovengenoemde gedroogde mineralen zijn metalen en de verwerkingscapaciteit van niet-metalen is de helft van die van metalen.
