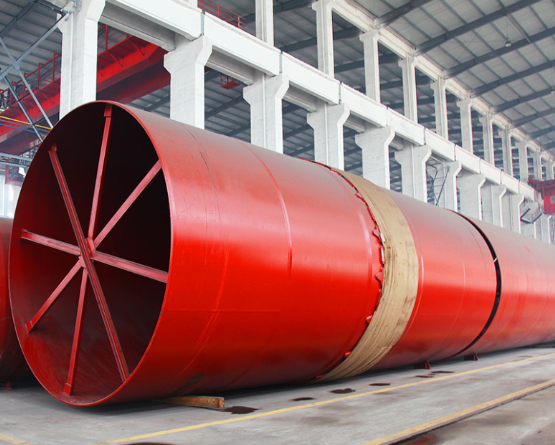

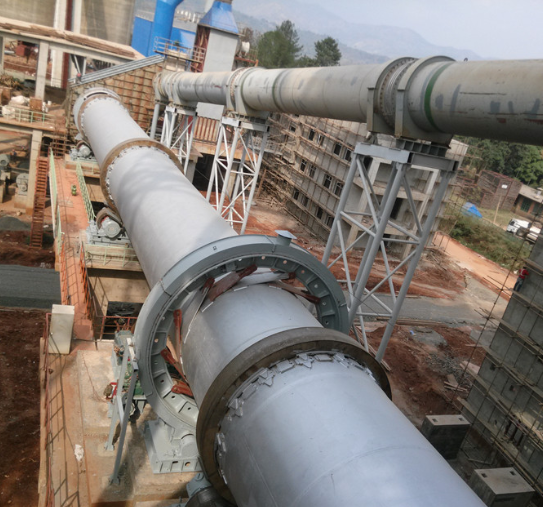

5.2x118m Rotatieovens voor de niet-ferrometallurgische industrie

This series of rotary kiln is the large-size advanced international calcining kiln and furnace which is developed by our company and many scientific research institutes such as Beijing General Research Institute of Mining and Metallurgy, Changsha Research Institute of Mining and Metallurgy, Suzhou Sinoma Research Institute of Non-metallic Mining Industry, enz.In vergelijking met de rotatieovens met dezelfde specificatie gemaakt door de traditionele technologieDeze serie roterende ovens kan de productiecapaciteit met 30% verhogen, het warmteverbruik met 40% verminderen en de temperatuur van de uitgestoten rookgassen < 250°C maken.Het is dus handig voor het verzamelen van stof en voldoen aan de moderne milieubescherming behoeften over energiebesparing en het verminderen van het verbruikDeze roterende oven wordt veel gebruikt voor het extraheren van nikkel uit laterite, het calcineren van de geactiveerde kalksteen, geoxideerde pellets, magnesium-oxide, aluminium-oxide, titaniumdioxide, enz.

Technische parameters

1Specificatie: Φ5.2x118m

2Capaciteit: 80-90 t/dag

3- helling van de oven: 3,5%

4Aantal steun: 5

5. Type stuwroller: hydraulisch

6. Rotatiesnelheid van de oven

hoofdrijden: 0,2-1,233 r/min

hulprijden: 7,82 r/h

7De hoofdredacteur.

Motormodel: YSNP450L1-6

Nominaal vermogen: 355x2KW

versnellingsbereik: 160-980 r/min

nominale spanning: 380V

Vermindermodel: P320W-90

totale snelheidsverhouding: 90

8. Hulprijden

Motormodel: Y225S-4

Nominaal vermogen: 37x2kw

nominale rotatiesnelheid: 1480 r/min

nominale spanning: 380v

Vermindermodel: YNL305-14

totale snelheidsverhouding:

9Totaal gewicht (exclusief vuurvaste bakstenen): 1650 t

Omvang van de levering

Met inbegrip van het hoofd aandrijfinrichting, de hulp aandrijfinrichting, het omtrekversnelling en het pinion, de as en het lager, het versnellingsdeksel, de schalen, de koude luchtdeksel van de ovenafvoer, de ovenafschermingsplaat en -bouten, de band,ondersteunend apparaat, hydraulische stuwroller, stuwroller hydraulische station, ovenuitlaat afdichtingsinrichting, oveninlaat afdichtingsinrichting, ovenuitlaat koelluchtkanaal, reducer smeersysteem, voedingsdek,ontladingsdekking, installatie gereedschap, instrumenten, elektrische bedieningskast ect.
